IAC-getest transformatorstation: extra veiligheid bij interne vlamboog

Bij transformatorstations en middenspanningsinstallaties staat veiligheid altijd voorop. Een van de termen die je daarbij kunt tegenkomen is IAC-getest. IAC staat voor Internal Arc Classification. Dit zegt iets over de manier waarop een installatie is getest op de gevolgen van een interne vlamboog.

Een interne vlamboog is een ernstige elektrische storing in een middenspanningsinstallatie. Daarbij kunnen in zeer korte tijd hitte, druk en gassen ontstaan. Een IAC-geteste installatie is onder vastgelegde testcondities beoordeeld op de bescherming van personen rondom de installatie.

In dit artikel leggen we uit wat IAC precies inhoudt, waar je op moet letten en waarom dit relevant is bij de keuze voor een compactstation, inkoopstation of betreedbaar transformatorstation.

Direct contact opnemen

Wat betekent IAC-getest?

IAC staat voor Internal Arc Classification. Het is een classificatie die wordt gebruikt bij middenspanningsinstallaties en prefab transformatorstations om aan te geven hoe de installatie presteert bij een interne boogfout.

Voor middenspanningsschakelinstallaties wordt IAC beschreven binnen IEC 62271-200. Voor prefab hoogspannings, laagspanningsstations, zoals transformatorstations, is IEC 62271-202 relevant. Deze norm gaat over prefab stations voor wisselspanningsnetten boven 1 kV tot en met 52 kV.

Kort gezegd betekent IAC-getest dat de installatie is getest op de gevolgen van een interne vlamboog. Denk aan drukopbouw, hete gassen, vlammen en het gesloten blijven van deuren en panelen. Het doel is om het risico voor personen in de omgeving te beperken.

IAC, AFL en AFLR uitgelegd

Wat is een interne vlamboog?

Een interne vlamboog is een elektrische ontlading binnen een installatie. Zo’n storing kan ontstaan door bijvoorbeeld een technisch defect, vervuiling, vocht, isolatiefout, veroudering of een bedieningsfout.

Bij een interne vlamboog komt in korte tijd veel energie vrij. Dat kan leiden tot:

hoge temperaturen,
drukopbouw in de installatie,
hete gassen,
lichtflitsen,
geluid,
rondvliegende onderdelen,
schade aan de installatie.

Juist omdat de gevolgen groot kunnen zijn, is het belangrijk dat middenspanningsinstallaties en transformatorstations goed ontworpen, getest en geplaatst worden.

Wat zegt een IAC-classificatie precies?

Een IAC-classificatie bestaat meestal uit meerdere onderdelen. Je ziet bijvoorbeeld aanduidingen zoals:

IAC AFL 20 kA 1s

IAC AFLR 20 kA 1s

Deze aanduiding vertelt iets over de toegankelijkheid, de zijden waarop de installatie getest is, de boogstroom en de testduur.

Betekenis van A, F, L en R

De letters in de IAC-classificatie geven aan vanaf welke zijden de installatie is beoordeeld.

A staat voor toegankelijk voor geautoriseerd personeel.
F staat voor front, de voorzijde.
L staat voor lateral, de zijkanten.
R staat voor rear, de achterzijde.

Een installatie met IAC AFL is dus geclassificeerd voor de voorzijde en zijkanten. Een installatie met IAC AFLR is geclassificeerd voor de voorzijde, zijkanten en achterzijde. Schneider Electric geeft als voorbeeld dat IAC AFL 20 kA 0,5s betekent dat de installatie toegankelijk is voor geautoriseerd personeel en is beoordeeld aan de voorzijde en zijkanten, met een boogstroom van 20 kA gedurende 0,5 seconde.

Wat betekent 20 kA 1s bij IAC?

Naast de letters staat er vaak een waarde zoals 20 kA 1s of 25 kA 1s. Dit betekent dat de installatie is getest met een bepaalde interne boogstroom gedurende een bepaalde tijd.

Bij 20 kA 1s gaat het om een test met een boogstroom van 20 kiloampère gedurende 1 seconde.

Belangrijk om te weten: dit betekent niet dat de installatie na zo’n storing gewoon kan blijven functioneren. Een interne vlamboog veroorzaakt meestal ernstige schade aan de installatie. De IAC-test gaat vooral over het beperken van gevaar voor personen rondom de installatie.

Waarom is IAC belangrijk bij transformatorstations?

Een transformatorstation vormt een belangrijke schakel tussen het middenspanningsnet en de laagspanningsinstallatie van een bedrijf of gebouw. In sectoren waar continuïteit belangrijk is, zoals industrie, glastuinbouw, logistiek, utiliteit en zonneparken, wil je dat de energievoorziening veilig en betrouwbaar is ingericht.

IAC is daarbij belangrijk omdat het iets zegt over de veiligheid van de behuizing en installatie bij een interne fout. Bij prefab transformatorstations wordt IEC 62271-202 gebruikt voor onder andere servicecondities, constructieve eisen en testmethoden. De norm geldt voor prefab stations die kabelverbonden zijn aan AC-netten tot en met 52 kV.

Voor installateurs, projectleiders en eindgebruikers is dit relevant bij de keuze voor een compactstation, inkoopstation of betreedbaar station. Niet ieder project heeft dezelfde eisen, en niet iedere locatie vraagt om dezelfde uitvoering.

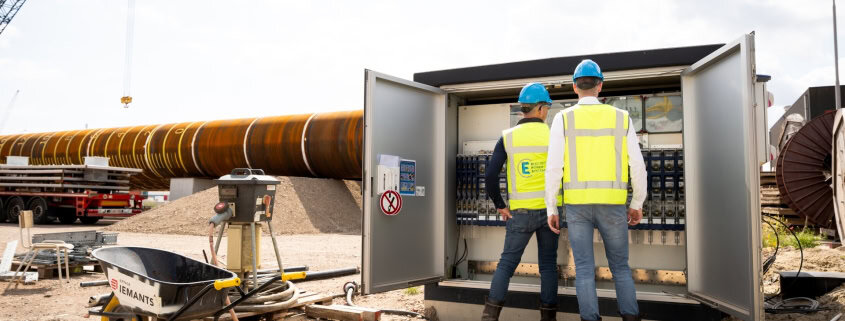

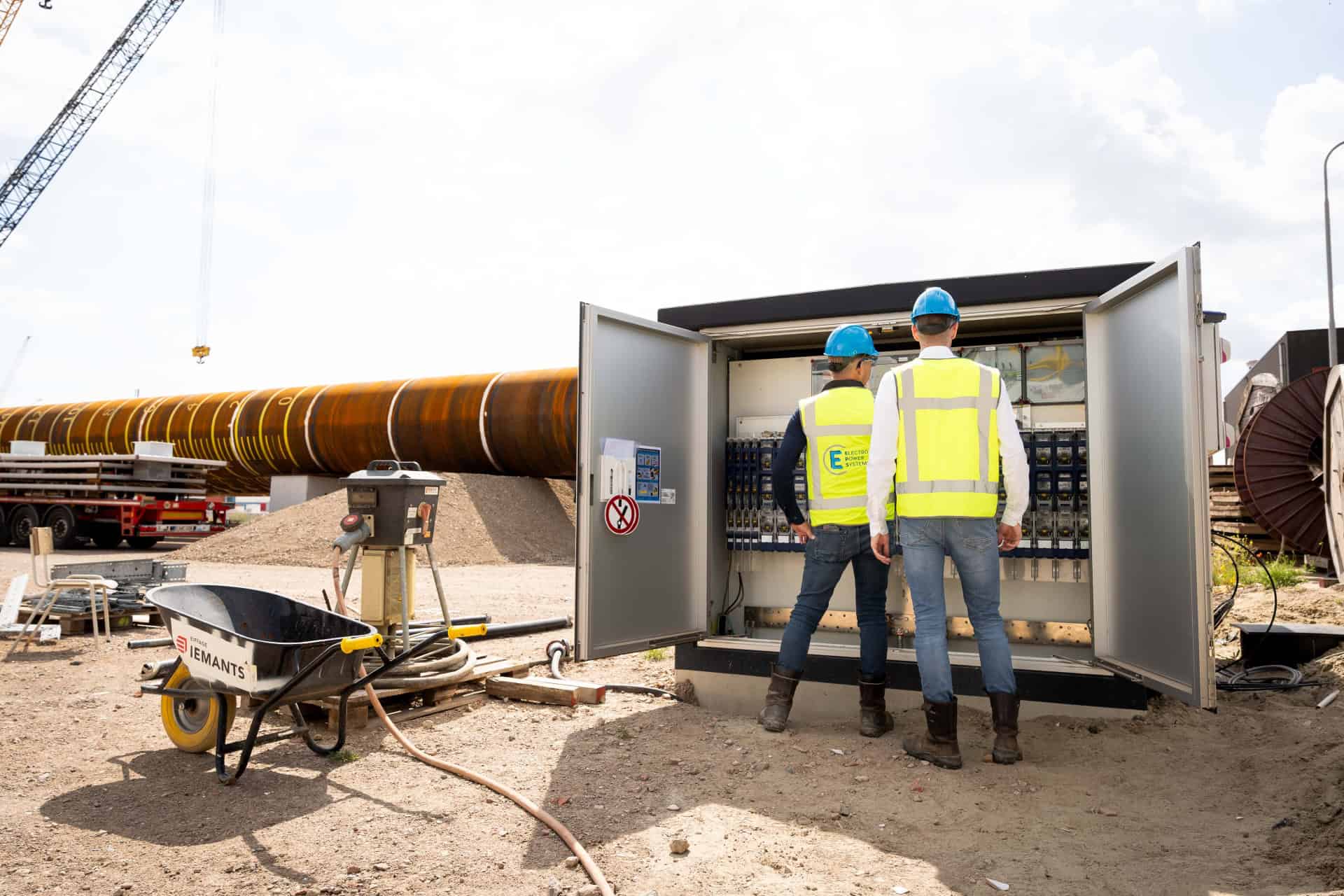

IAC bij compactstations

Een compactstation wordt vaak gekozen wanneer er behoefte is aan een efficiënte transformatoroplossing met beperkte ruimte. Denk aan bedrijventerreinen, utiliteit, laadpleinen, agrarische locaties of projecten waar een compacte energievoorziening nodig is.

Bij een compactstation is de behuizing bepalend voor de veiligheid en toegankelijkheid. Een IAC-geteste uitvoering kan extra zekerheid bieden, vooral wanneer het station op een locatie staat waar monteurs, beheerders of andere personen in de buurt kunnen komen.

EPS denkt graag mee over de juiste uitvoering, de gewenste classificatie en de plaatsing van het compactstation.

IAC bij inkoopstations

Een inkoopstation vormt vaak de koppeling tussen de aansluiting van de netbeheerder en de eigen installatie. Hier komen technische eisen, aansluitvoorwaarden en veiligheid samen.

Bij inkoopstations is het belangrijk dat de gekozen oplossing past bij de eisen van de netbeheerder, het benodigde vermogen en de situatie op locatie. Ook de toegankelijkheid rondom het station speelt mee. Wanneer onderhoud of bediening aan meerdere zijden plaatsvindt, kan een bredere IAC-classificatie, zoals AFLR, relevant zijn.

EPS denkt mee over het totale plaatje, van technische specificaties tot praktische uitvoering.

IAC bij betreedbare transformatorstations

Een betreedbaar transformatorstation biedt meer ruimte voor componenten, bediening en onderhoud. Dit type station wordt vaak toegepast bij grotere installaties of projecten waar toegankelijkheid, uitbreiding en overzicht belangrijk zijn.

Omdat personen het station kunnen betreden of dichtbij de installatie kunnen werken, is veiligheid extra belangrijk. Bij dit type station moet goed worden gekeken naar de opstelling, drukontlasting, looproutes, onderhoudsruimte en de eisen aan de schakelinstallatie.

Een IAC-geteste oplossing helpt om risico’s bij een interne vlamboog beter te beheersen. Daarbij blijft het belangrijk dat het complete station goed wordt ontworpen, geplaatst en onderhouden.

Waar moet je op letten bij een IAC-getest transformatorstation?

Een IAC-classificatie is waardevol, maar je moet wel goed kijken wat er precies getest is. Let daarom op de volgende punten:

De normering
Controleer of de installatie is beoordeeld volgens de juiste norm, bijvoorbeeld IEC 62271-200 voor middenspanningsschakelinstallaties of IEC 62271-202 voor prefab transformatorstations.

De classificatie
Kijk of het gaat om AFL of AFLR. Dit bepaalt vanaf welke zijden de bescherming is geclassificeerd.

De boogstroom en testduur
Waarden zoals 20 kA 1s of 25 kA 1s geven aan onder welke testcondities de installatie is beoordeeld.

De toepassing op locatie
De praktische situatie is minstens zo belangrijk als de classificatie. Denk aan de plaatsing van het station, vrije ruimte rondom het station, toegankelijkheid, ventilatie en onderhoud.

De volledige energieoplossing
Een veilig transformatorstation staat niet op zichzelf. Het moet passen binnen de totale energievoorziening, inclusief middenspanning, laagspanning, aansluiting, vermogen, toekomstige uitbreiding en onderhoud.

IAC-getest is geen vervanging voor een goed ontwerp

Een belangrijk punt: IAC is een classificatie op basis van testcondities. Het is dus geen garantie dat elke praktijksituatie automatisch veilig is. De uiteindelijke veiligheid hangt ook af van ontwerp, plaatsing, installatie, gebruik, onderhoud en naleving van voorschriften.

Daarom is het verstandig om al vroeg in het project na te denken over de juiste transformatoroplossing. EPS kijkt niet alleen naar het station zelf, maar ook naar de toepassing, locatie, aansluiting en toekomstplannen. Dat past bij onze rol als adviserende partner in de totaaloplossing, met aandacht voor kwaliteit in elke schakel en maatwerk in elk project.

Een veilige energieoplossing begint bij EPS

EPS verzorgt transformatorstations voor uiteenlopende toepassingen. Denk aan compactstations, inkoopstations en betreedbare stations. Daarbij kijken we samen naar het benodigde vermogen, de technische eisen, de beschikbare ruimte en de veiligheid op locatie.

Of het nu gaat om een nieuw project, uitbreiding van een bestaande installatie of voorbereiding op toekomstige groei, EPS denkt mee over een passende energieoplossing. We combineren technische kennis met korte lijnen en een praktische aanpak, zodat het station aansluit op het project én de planning.

Conclusie

IAC-getest betekent dat een installatie is beoordeeld op de gevolgen van een interne vlamboog. De classificatie geeft inzicht in de zijden waarop de installatie is getest, de boogstroom en de testduur.

Voor transformatorstations is dit belangrijke informatie bij het maken van een veilige en toekomstbestendige keuze. Zeker bij compactstations, inkoopstations en betreedbare stations is het verstandig om niet alleen naar vermogen en uitvoering te kijken, maar ook naar veiligheid, toegankelijkheid en de totale energieoplossing.
