Transformatoren

Transformator 250 kVA

Prijs op aanvraag

Beschikbaar op aanvraag

*De daadwerkelijke transformator kan afwijken van de transformator op de foto.

Vraag offerte aan

Specificaties

Vermogen (nominaal) kVA : 250
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 4
Frequentie Hz : 50
Gewicht totaal kg : 1213 waarvan 223 kg olie
Afmetingen LxBxH mm : 1104 X 640 X 1310
* In @ 75°C

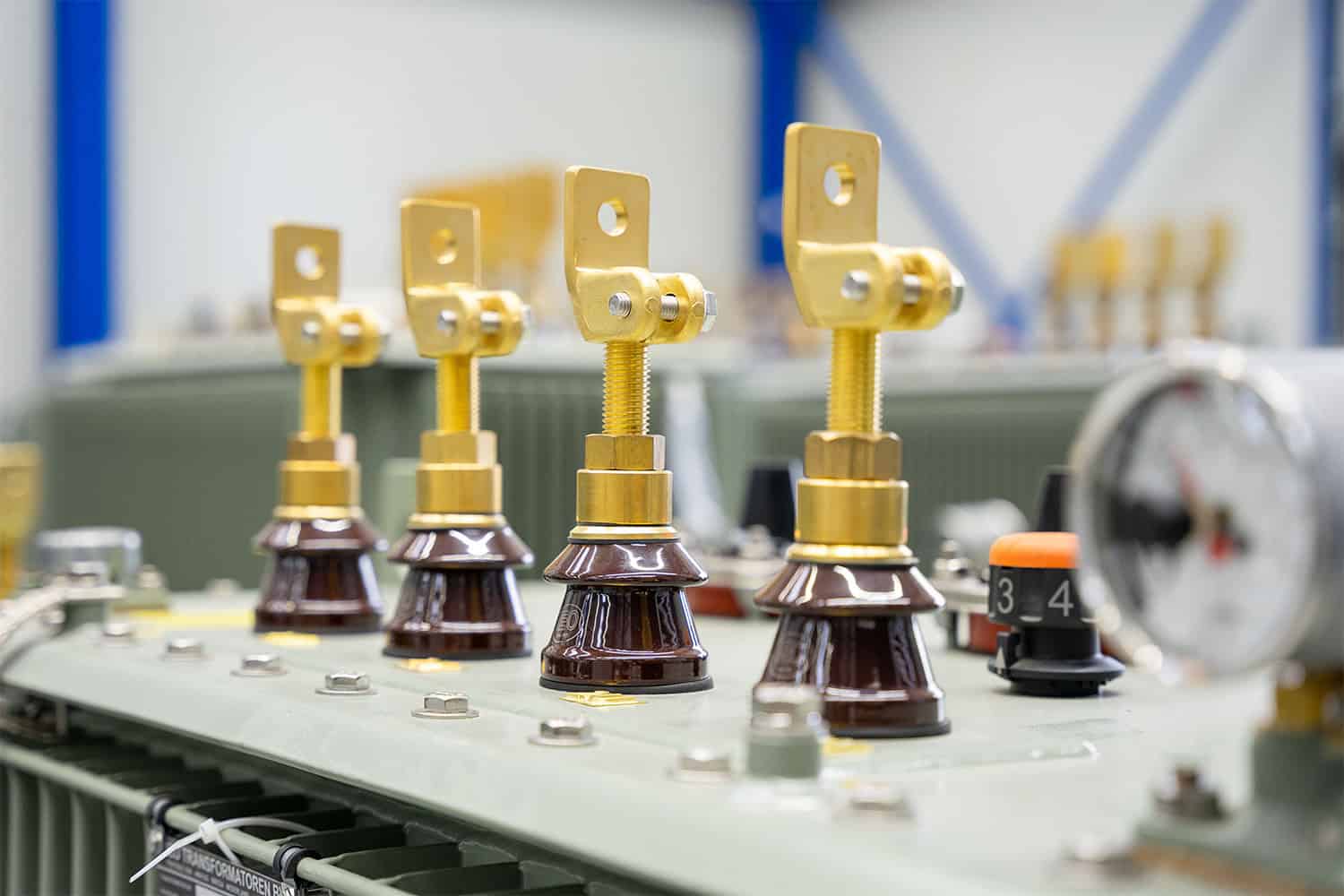

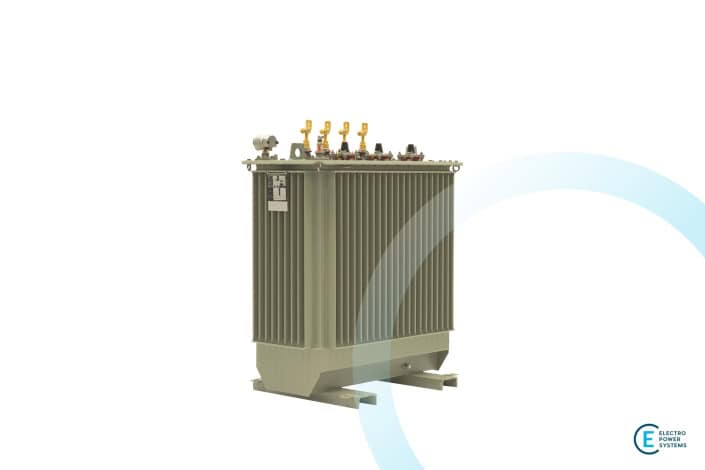

Transformator 400 kVA

€17.950

Op voorraad

*De daadwerkelijke transformator kan afwijken van de transformator op de foto.

Vraag offerte aan

Specificaties

Vermogen (nominaal) kVA : 400
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 4
Frequentie Hz : 50
Gewicht totaal kg : 1627 waarvan 291 kg olie
Afmetingen LxBxH mm : 1194 X 790 X 1440
* In @ 75°C

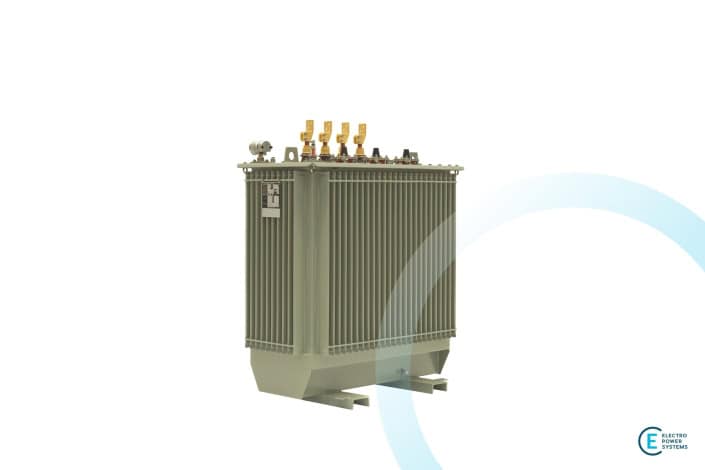

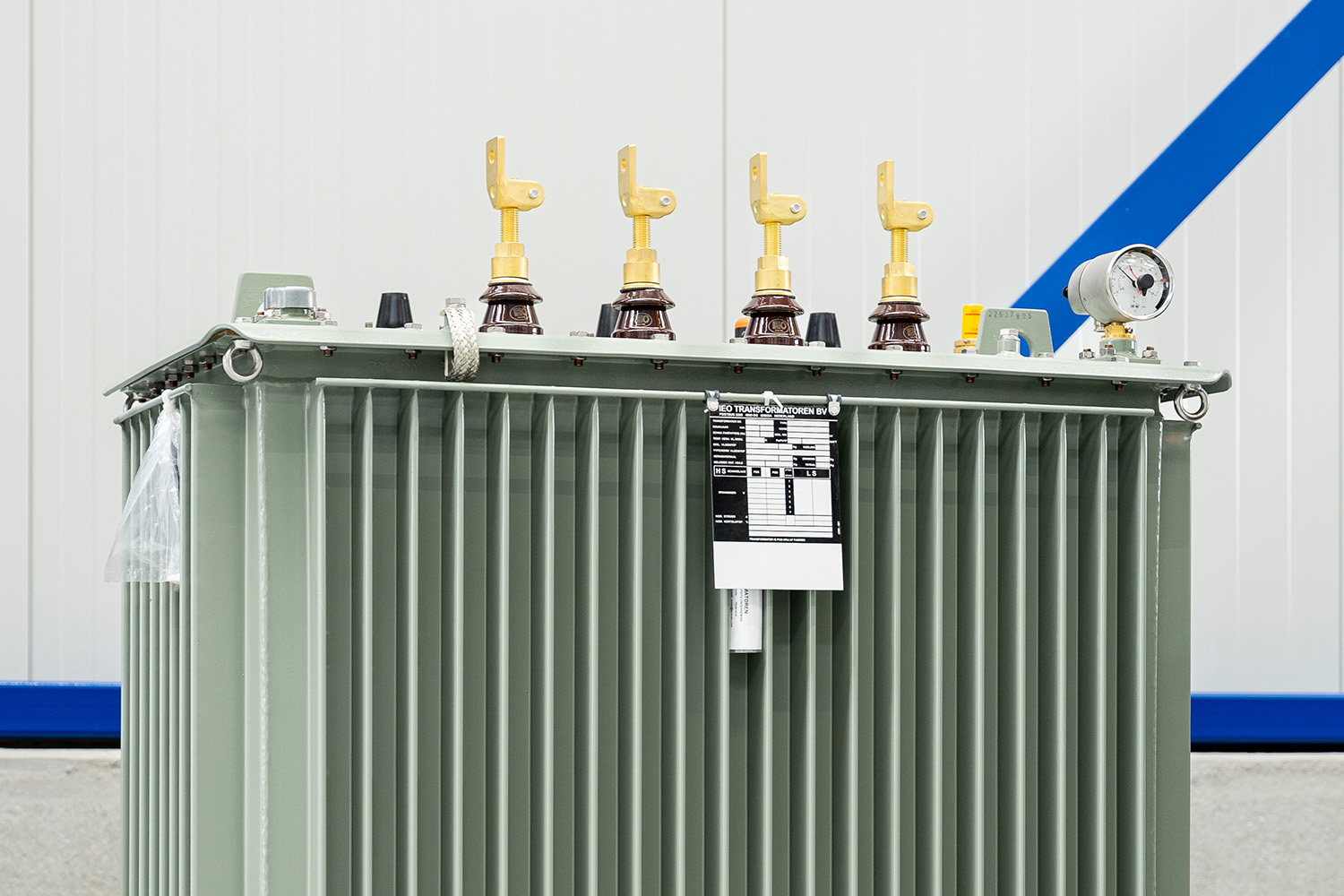

Transformator 630 kVA

€24.950

Op voorraad

*De daadwerkelijke transformator kan afwijken van de transformator op de foto.

Vraag offerte aan

Specificaties

Vermogen (nominaal) kVA : 630
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 4
Frequentie Hz : 50
Gewicht totaal kg : 2308 waarvan 372 kg olie
Afmetingen LxBxH mm : 1350 X 790 X 1554
* In @ 75°C

Transformator 800 kVA

Prijs op aanvraag

Beschikbaar op aanvraag

*De daadwerkelijke transformator kan afwijken van de transformator op de foto.

Vraag offerte aan

Specificaties

Vermogen (nominaal) kVA : 800
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 2660 waarvan 456 kg olie
Afmetingen LxBxH mm : 1496 x 790 x 1651
* In @ 75°C

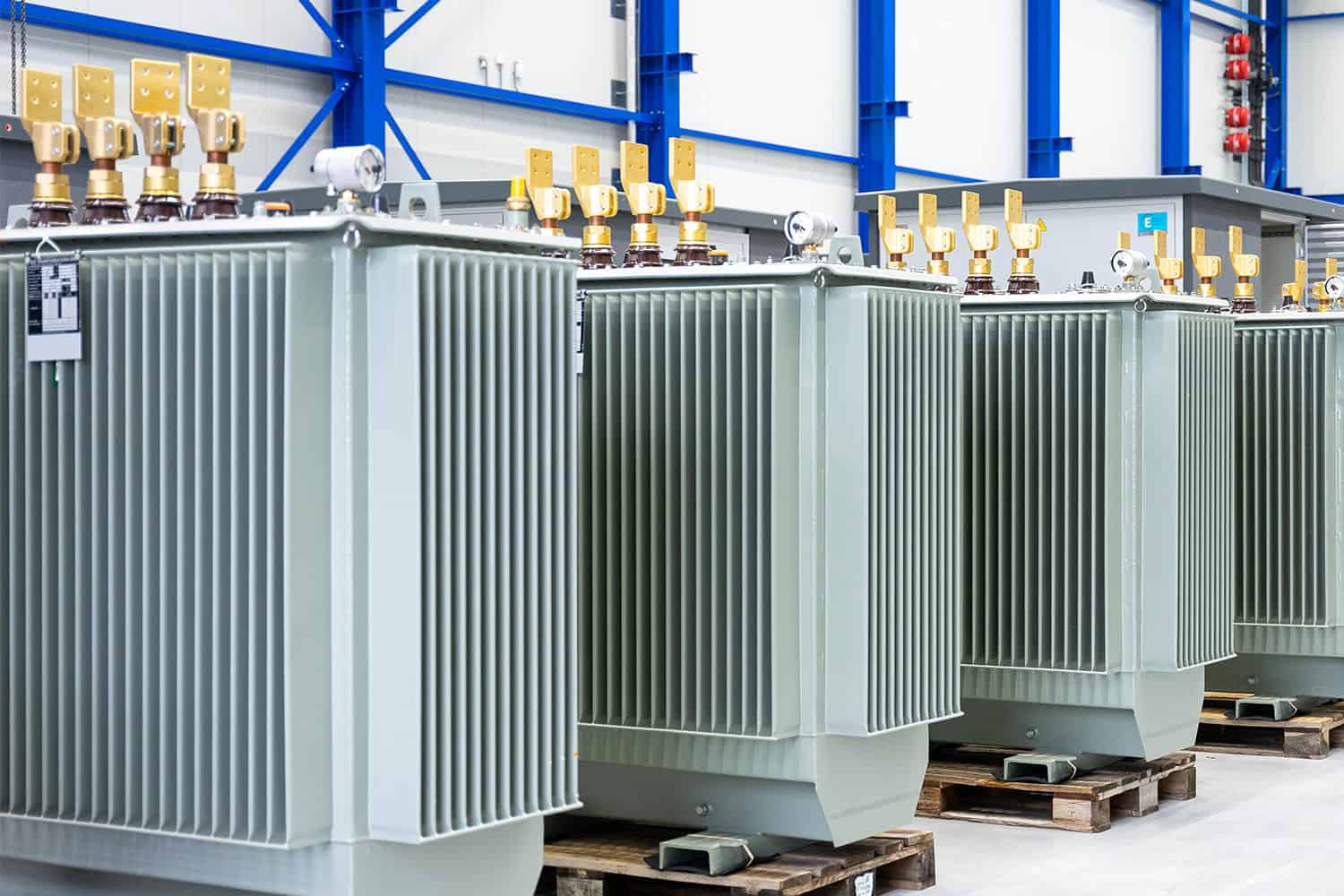

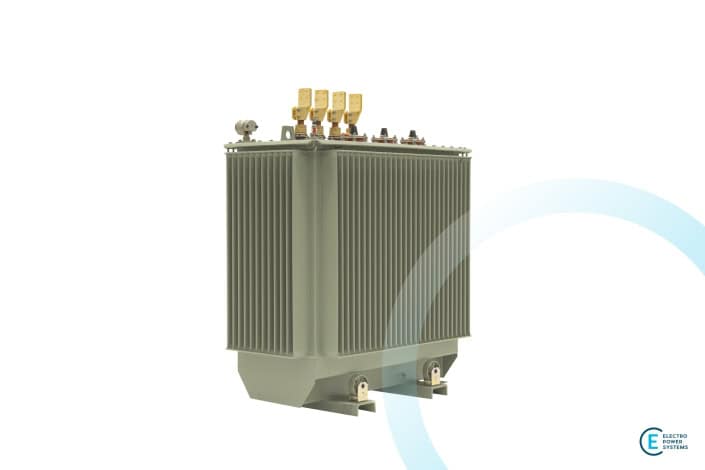

Transformator 1000 kVA

€28.950

Op voorraad

Vraag offerte aan

Specificaties

Vermogen (nominaal) kVA : 1000
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 2859 waarvan 479 kg olie
Afmetingen LxBxH mm : 1540 X 848 X 1703
* In @ 75°C

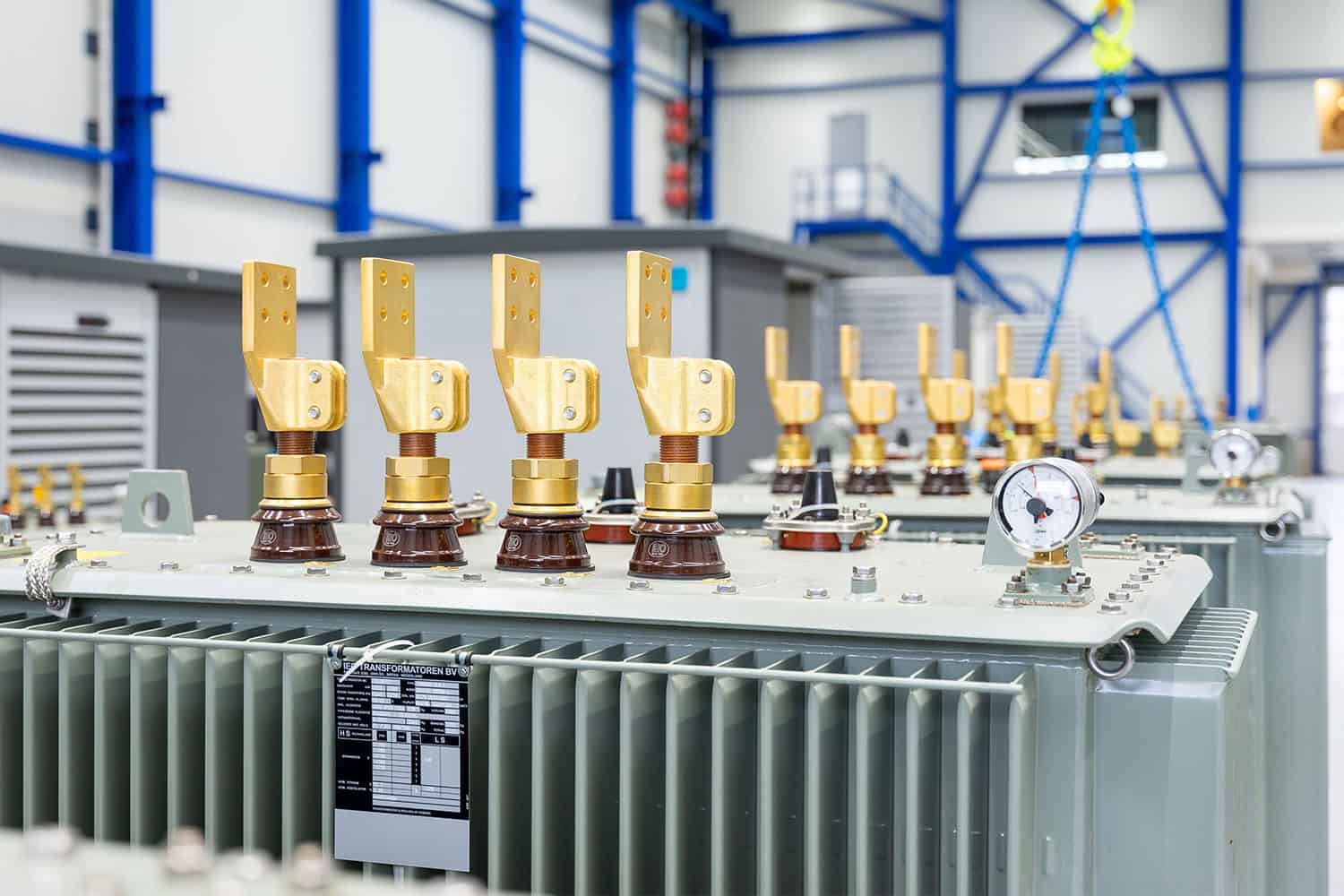

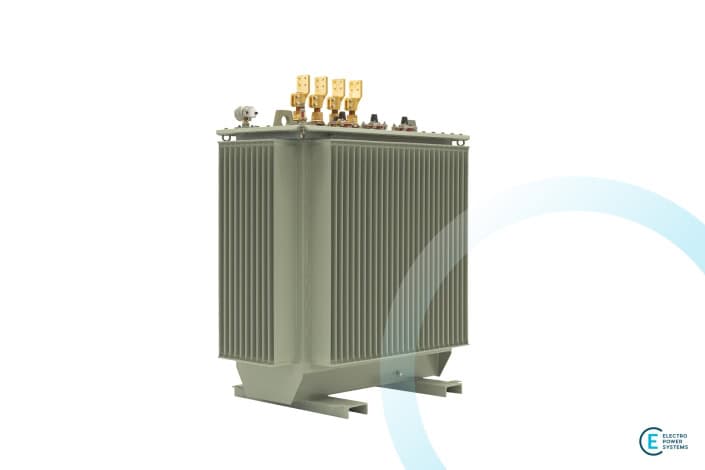

Transformator 1250 kVA

Prijs op aanvraag

Beschikbaar op aanvraag

*De daadwerkelijke transformator kan afwijken van de transformator op de foto.

Vraag offerte aan

Specificaties

Vermogen (nominaal) kVA : 1250
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 3168 waarvan 536 kg olie
Afmetingen LxBxH mm : 1600 X 940 X 1797
* In @ 75°C

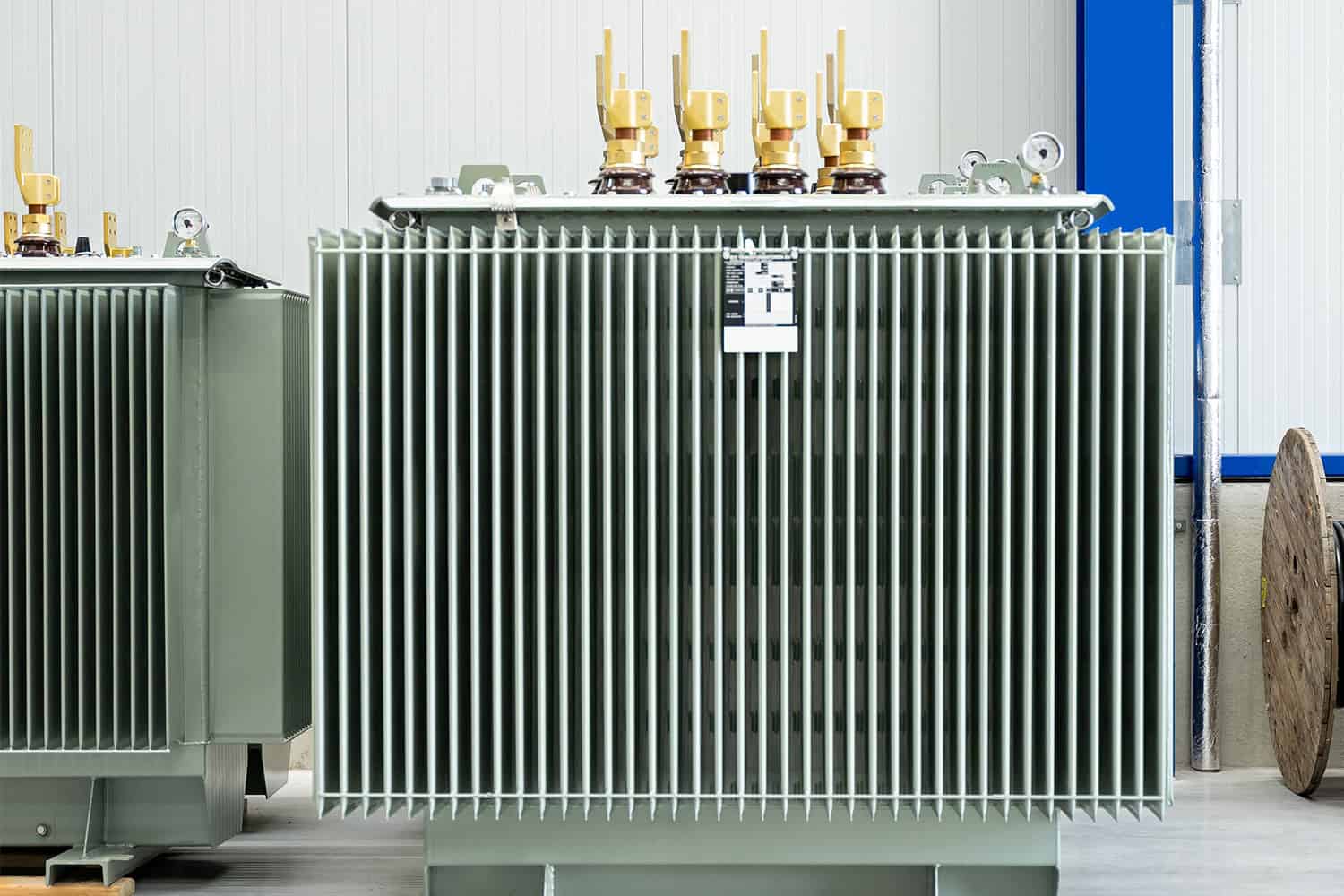

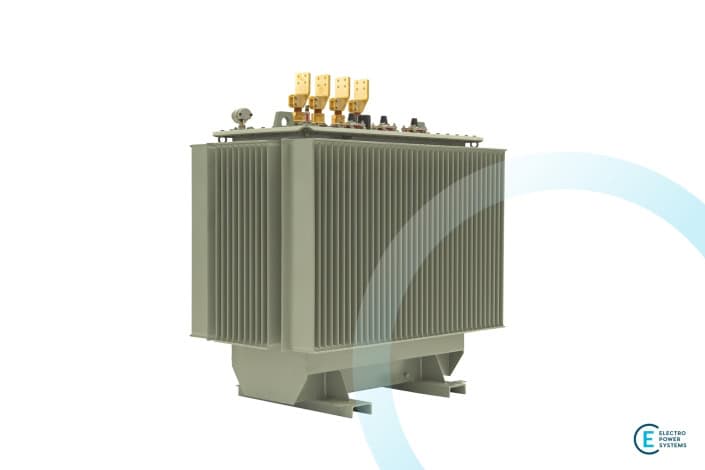

Transformator 1600 kVA – 420V

€38.950

Op voorraad

*De daadwerkelijke transformator kan afwijken van de transformator op de foto.

Vraag offerte aan

Specificaties

Vermogen (nominaal) kVA : 1600
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 3658 waarvan 651 kg olie
Afmetingen LxBxH mm : 1718 X 962 X 1847
* In @ 75°C

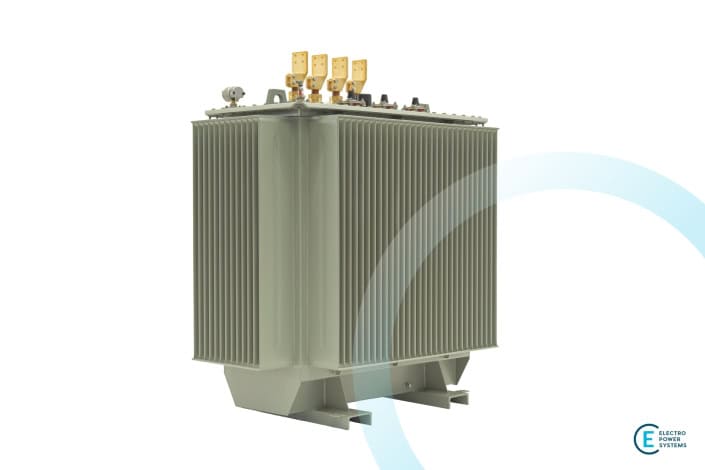

Transformator 2000 kVA – 800/ 420V

€43.500

Beschikbaar vanaf Q3 2023

*De daadwerkelijke transformator kan afwijken van de transformator op de foto.

Vraag offerte aan

Specificaties

Vermogen (nominaal) kVA : 2000
Primaire spanning V : 10750
Schakeling % : +/- 2x 2,5%
Dubbele Secundaire spanning V : 800/ 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 5710 waarvan 845 kg olie
Afmetingen LxBxH mm : 2000 x 1175 x 1725
* In @ 75°C

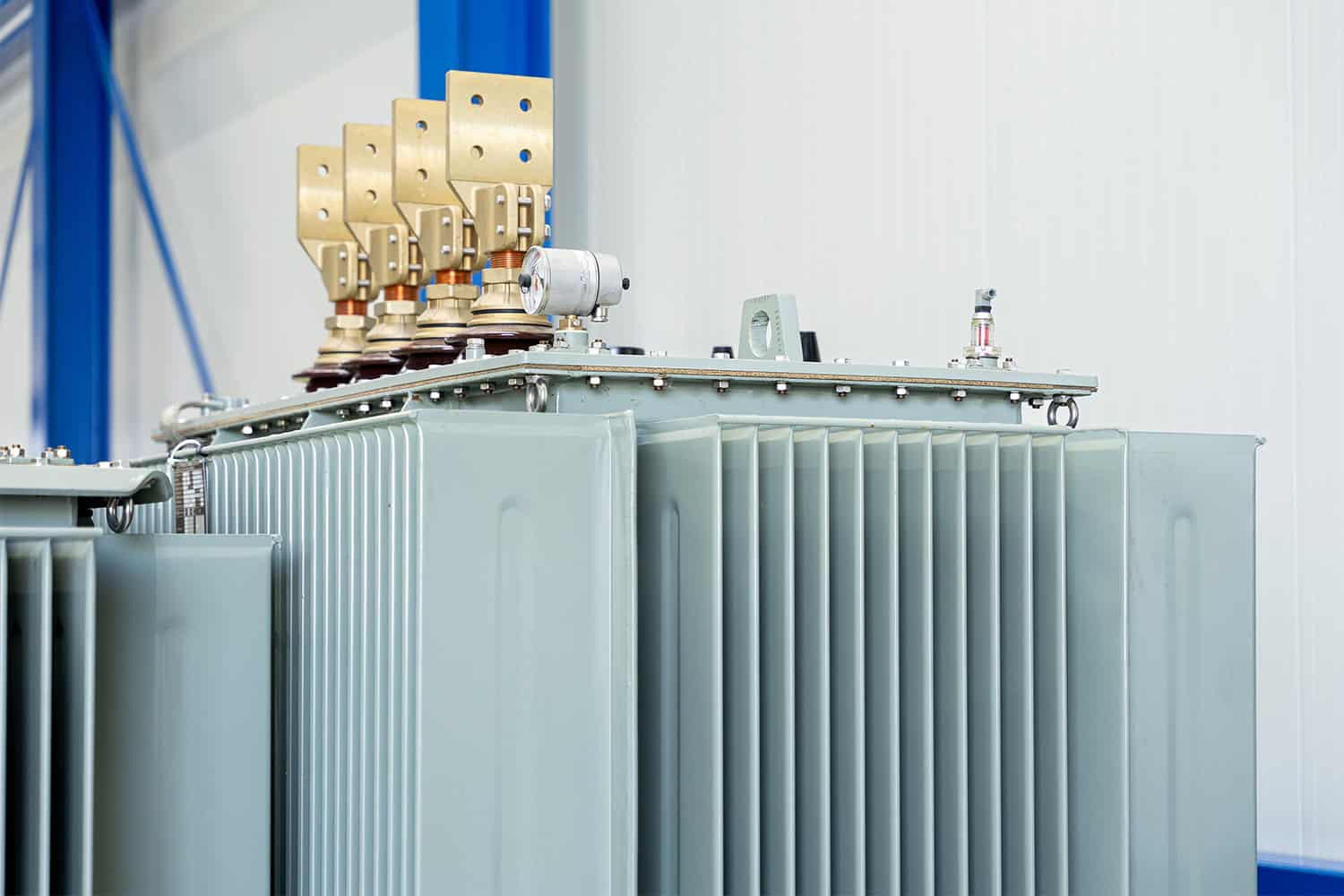

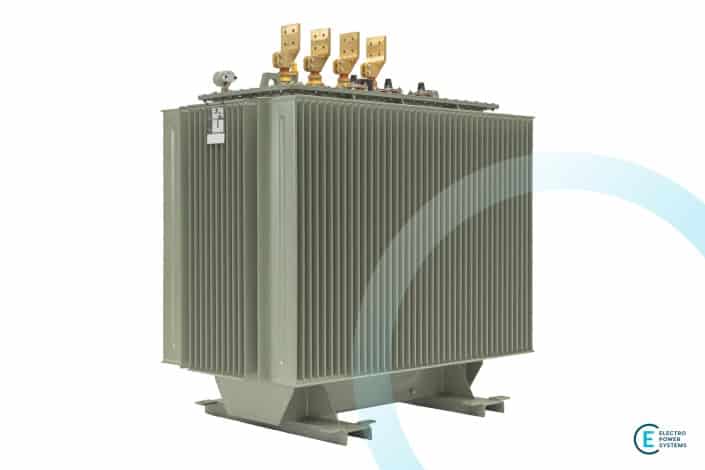

Transformator 2500 kVA – 10750/ 420V

€54.950

Op voorraad

Vraag offerte aan

Specificaties

Vermogen (nominaal) kVA : 2500
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 5214 waarvan 947 kg olie
Afmetingen LxBxH mm : 1928 X 1190 X 2033
* In @ 75°C

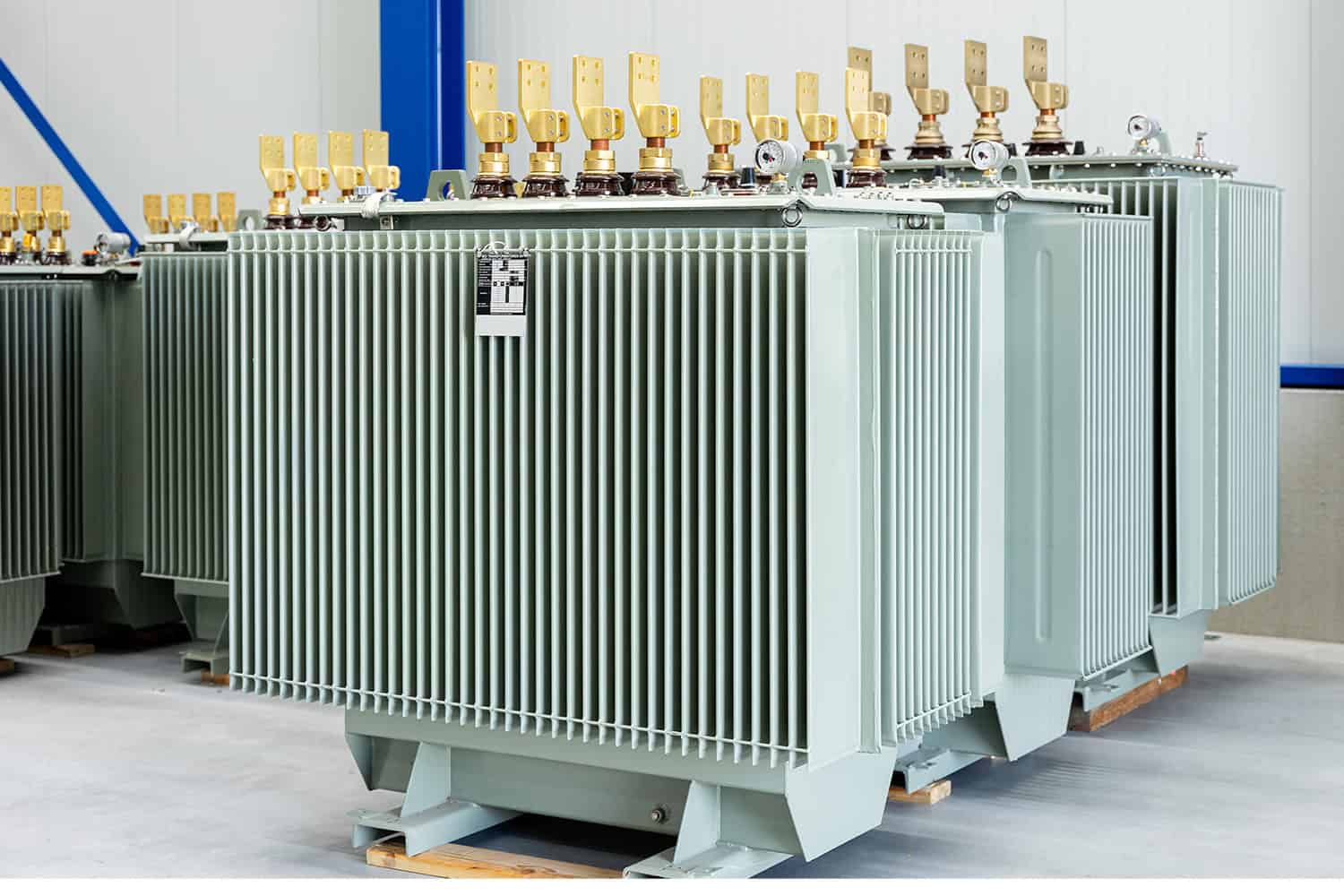

Transformator 3150 kVA – 10750/ 420V

Prijs op aanvraag

Beschikbaar op aanvraag

*De daadwerkelijke transformator kan afwijken van de transformator op de foto.

Vraag offerte aan

Specificaties

Vermogen (nominaal) kVA : 3150
Primaire spanning V : 10750
Schakeling % : +/- 3x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 6370 waarvan 883 kg olie
Afmetingen LxBxH mm : 2105 x 1190 x 2320
* In @ 75°C

Wat is een transformator?

Een transformator – ook wel een trafo genoemd – wordt gebruikt om primaire spanning om te zetten naar lagere spanning en/of stroom (secundaire spanning). Zo’n transformator bestaat meestal uit drie onderdelen: een primaire spoel, een secundaire spoel en een ijzeren kern. In veel gevallen vind je een transformator in een transformatorstation. De transformator in het station zet de energie van het elektriciteitsnet om van middenspanning in (bruikbare) laagspanning.

Welke soorten transformatoren zijn er?

Er zijn twee soorten transformatoren: elektronische transformatoren en gewikkelde transformatoren. Elektrische transformatoren zetten netspanning om door middel van elektronische schakelingen. Bij gewikkelde transformatoren zetten de koperwikkelingen – ook wel de primaire en secundaire spoel genoemd – de middenspanning om naar laagspanning.

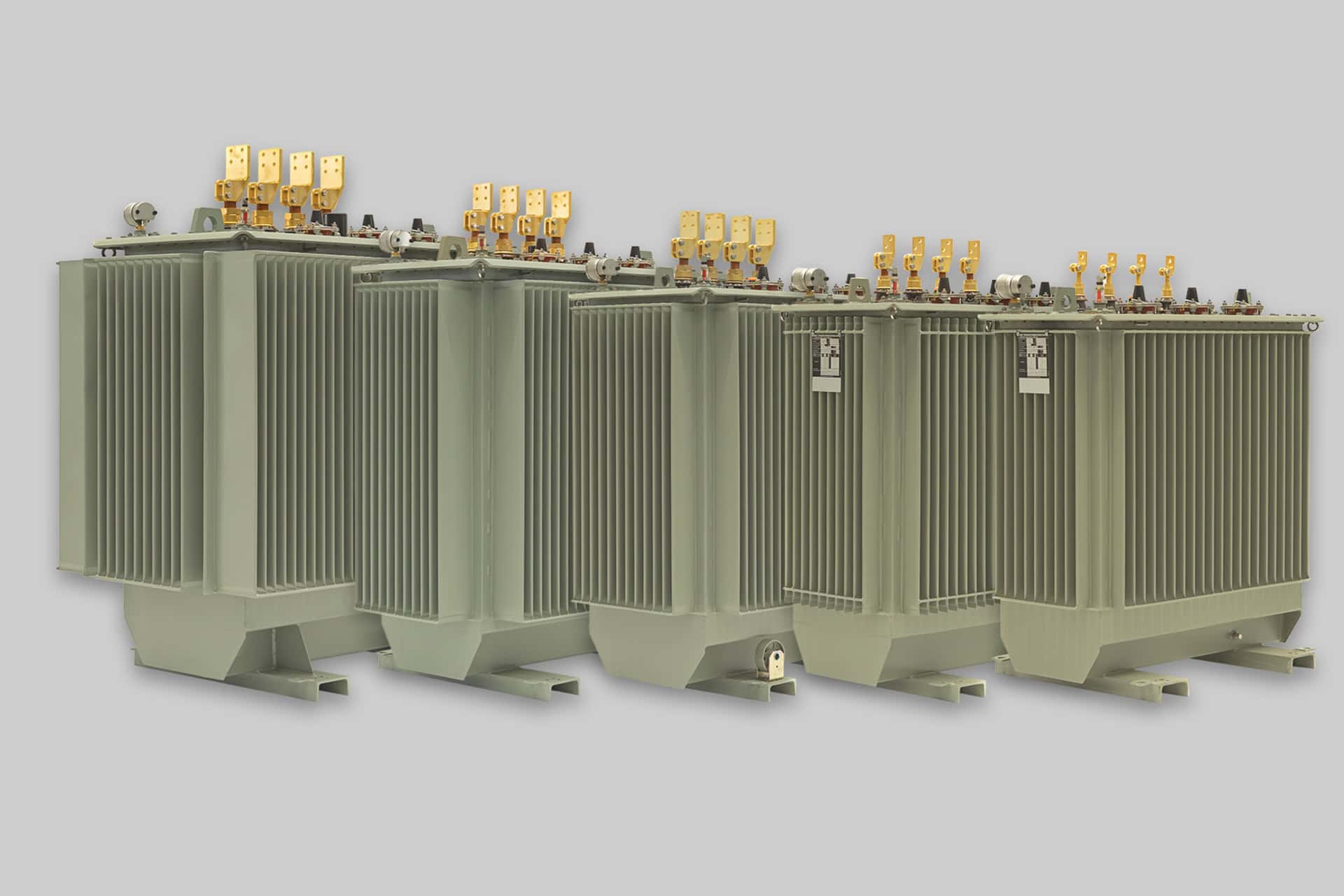

Bij EPS zijn we gespecialiseerd in het produceren van transformatorstations met gewikkelde transformatoren. Daarnaast verkopen we losse transformatoren. Deze transformatoren zijn bij ons op aanvraag beschikbaar in de vermogens 250 kVA, 400 kVA, 630 kVA, 800 kVA, 1000 kVA, 1250 kVA, 1600 kVA, 2000 kVA, 2500 kVA en 3150 kVA.

Wat is de functie van een transformator?

Een transformator bestaat uit twee spoelen; een primaire en een secundaire spoel. De primaire spoel sluiten we aan op de spanningsbron. Dit zorgt ervoor dat er stroom gaat lopen door de primaire spoel en er een elektromagnetisch veld ontstaat. Dit proces zorgt ervoor dat er in de secundair spoel spanning wordt opgewekt. De secundair spoel bevind zich namelijk in het elektromagnetische veld. In deze secundaire spoel wordt een lagere wisselspanning opgewekt. Simpel gezegd: de primaire spoel verzamelt vermogen en de secundaire spoel levert stroom.

De hoeveelheid spanning in de secundaire spoel is afhankelijk van het aantal wikkelingen tussen de primaire en de secundaire spoel. De secundaire spoel heeft in veel gevallen een lager aantal wikkelingen dan de primaire spoel. De spanning wordt dan omlaag getransformeerd. Wanneer er in de secundaire spoel meer wikkelingen worden opgewerkt dan de primaire spoel, dan wordt de spanning omhoog getransformeerd.
