Producten

Behalve transformatorstations, bieden wij ook losse transformators, betonnen behuizingen en middenspanningsschakelaars aan. Voor meer informatie kun je contact met ons opnemen.

Ik wil graag meer informatie

Transformatoren

Transformator 250 kVA N21 10750-420V

Vermogen (nominaal) kVA : 250
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 4
Frequentie Hz : 50
Gewicht totaal kg : 1213 waarvan 223 kg olie
Afmetingen LxBxH mm : 1104 X 640 X 1310
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 400 kVA N21 10750-420V

Vermogen (nominaal) kVA : 400
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 4
Frequentie Hz : 50
Gewicht totaal kg : 1627 waarvan 291 kg olie
Afmetingen LxBxH mm : 1194 X 790 X 1440
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 630 kVA N21 10750-420V

Vermogen (nominaal) kVA : 630
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 4
Frequentie Hz : 50
Gewicht totaal kg : 2308 waarvan 372 kg olie
Afmetingen LxBxH mm : 1350 X 790 X 1554
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 800 kVA N21 10750-420V

Vermogen (nominaal) kVA : 800
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 2660 waarvan 456 kg olie
Afmetingen LxBxH mm : 1496 x 790 x 1651
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 1000 kVA N21 10750-420V

Vermogen (nominaal) kVA : 1000
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 2859 waarvan 479 kg olie
Afmetingen LxBxH mm : 1540 X 848 X 1703
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 1250 kVA N21 10750-420V

Vermogen (nominaal) kVA : 1250
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 3168 waarvan 536 kg olie
Afmetingen LxBxH mm : 1600 X 940 X 1797
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 1600 kVA N21 10750-420V

Vermogen (nominaal) kVA : 1600
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 3658 waarvan 651 kg olie
Afmetingen LxBxH mm : 1718 X 962 X 1847
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 1600 kVA N21 10750/ – 800/ V

Vermogen (nominaal) kVA : 1600
Primaire spanning V : 10750
Schakeling % : +/- 2x 2,5%
Dubbele Secundaire spanning V : 800/
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 3800 waarvan 591 kg olie
Afmetingen LxBxH mm : 1785 x 1075 x 1675
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 2000 kVA N21 10750/ – 800/ 420V

Vermogen (nominaal) kVA : 2000
Primaire spanning V : 10750
Schakeling % : +/- 2x 2,5%
Dubbele Secundaire spanning V : 800/ 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 5710 waarvan 845 kg olie
Afmetingen LxBxH mm : 2000 x 1175 x 1725
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 2000 kVA N21 10750-800V

Vermogen (nominaal) kVA : 2000
Primaire spanning V : 10750
Schakeling % : +/- 2x 2,5%
Secundaire spanning V : 800
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 4285 waarvan 650 kg olie
Afmetingen LxBxH mm : 1815 x 1100 x 1785
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 2500 kVA N21 10750-420V

Vermogen (nominaal) kVA : 2500
Primaire spanning V : 10750
Schakeling % : +/- 2x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 5214 waarvan 947 kg olie
Afmetingen LxBxH mm : 1928 X 1190 X 2033
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 2500 kVA N21 10750-800V

Vermogen (nominaal) kVA : 2500
Primaire spanning V : 10750
Schakeling % : +/- 2x 2,5%
Secundaire spanning V : 800
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 5025 waarvan 927 kg olie
Afmetingen LxBxH mm : 1915 x 1175 x 1930
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 3150 kVA N21 10750-420V

Vermogen (nominaal) kVA : 3150
Primaire spanning V : 10750
Schakeling % : +/- 3x 250V
Secundaire spanning V : 420
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 6370 waarvan 883 kg olie
Afmetingen LxBxH mm : 2105 x 1190 x 2320
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Transformator 3150 kVA N21 10750-800V

Vermogen (nominaal) kVA : 3150
Primaire spanning V : 10750
Schakeling % : +/- 2x 2,5%
Secundaire spanning V : 800
Vector groep : Dyn5
Kortsluitspanning * % : 6
Frequentie Hz : 50
Gewicht totaal kg : 6210 waarvan 1213 kg olie
Afmetingen LxBxH mm : 2065 x 1255 x 206
* In @ 75°C

*De daadwerkelijke transformator kan verschillen met het product op de foto

Betonnen behuizingen

Compactstation UK 1700-28

Afmetingen LxBxH: 2,82 meter x 1,90 meter x 2,38meter
(Leeg)gewicht: 7,30 T
Geschikt t/m 630 kVA transformator
Optioneel: Aarding, fundatie + inrichting station d.m.v. ringaarde, LED verlichting, WCD’s, etc.

*De daadwerkelijke behuizing kan verschillen met het product op de foto

Compactstation UK 2200-29X

Afmetingen LxBxH: 2,99 meter x 2,40 meter x 2,76 meter
(Leeg)gewicht: 11,98 T
Geschikt t/m 2500 kVA transformator
Optioneel: Aarding, fundatie + inrichting station d.m.v. ringaarde, LED verlichting, WCD’s, etc.

*De daadwerkelijke behuizing kan verschillen met het product op de foto

Middenspanningsschakelaars

1 2 3

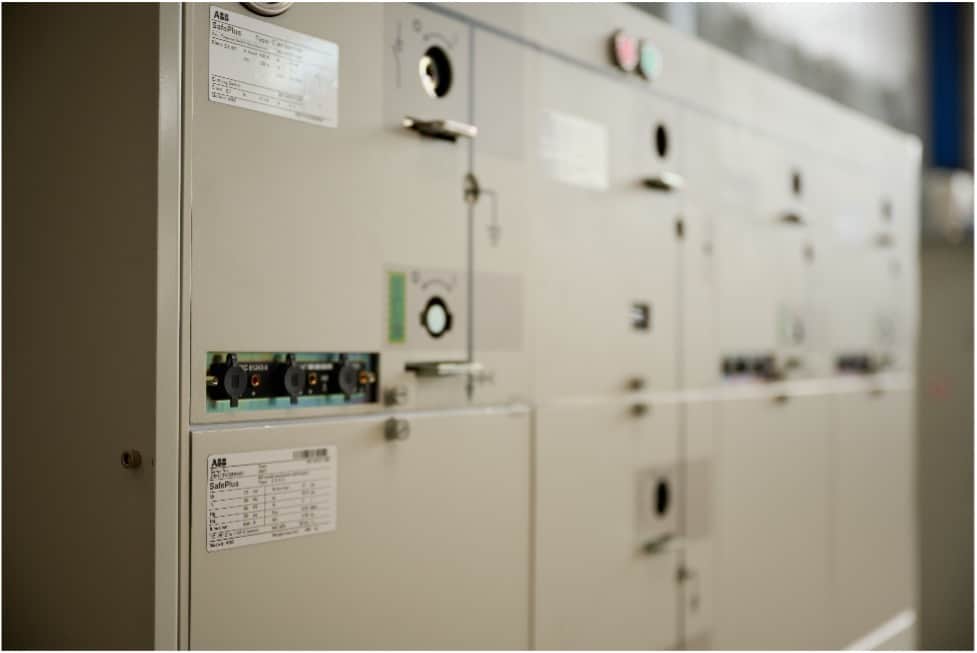

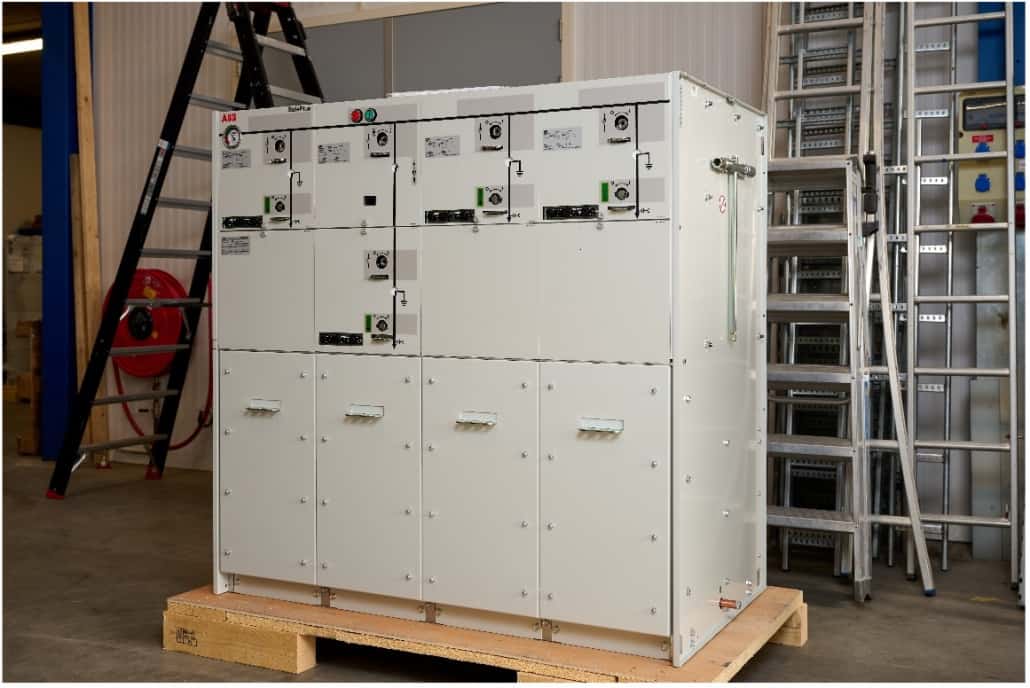

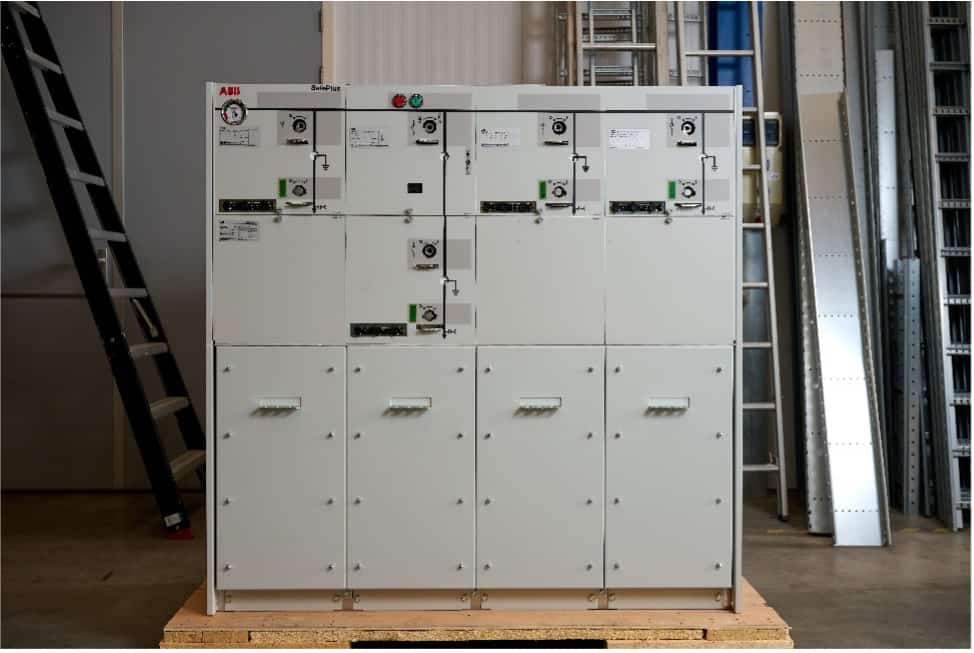

ABB SafePlus CVCC 12kV 630A 20kA IAC-AFL

1x Module C + 1x Module V + 2x Module C
Afmetingen BxH: 1671 mm x 1336 mm
Lr: 630 Ampere
Ud: 95 kV
Temperatuur klasse: -25 °C – +40 °C binnen
Druk van SF6 gas: 1.4 bar bij 20 °C
Fr: 50Hz

1 2 3

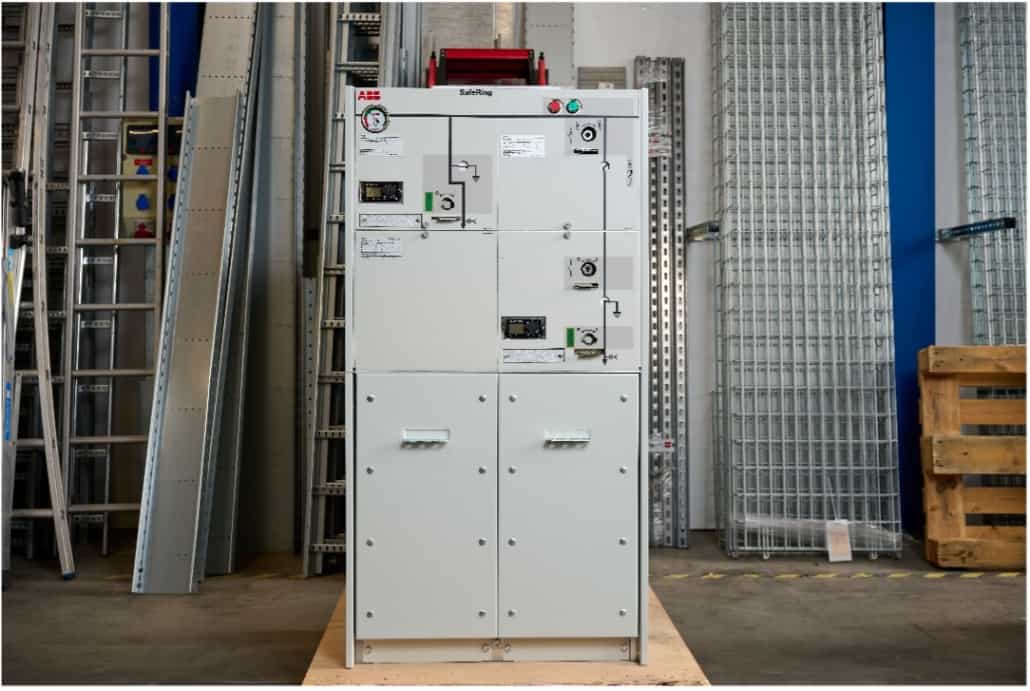

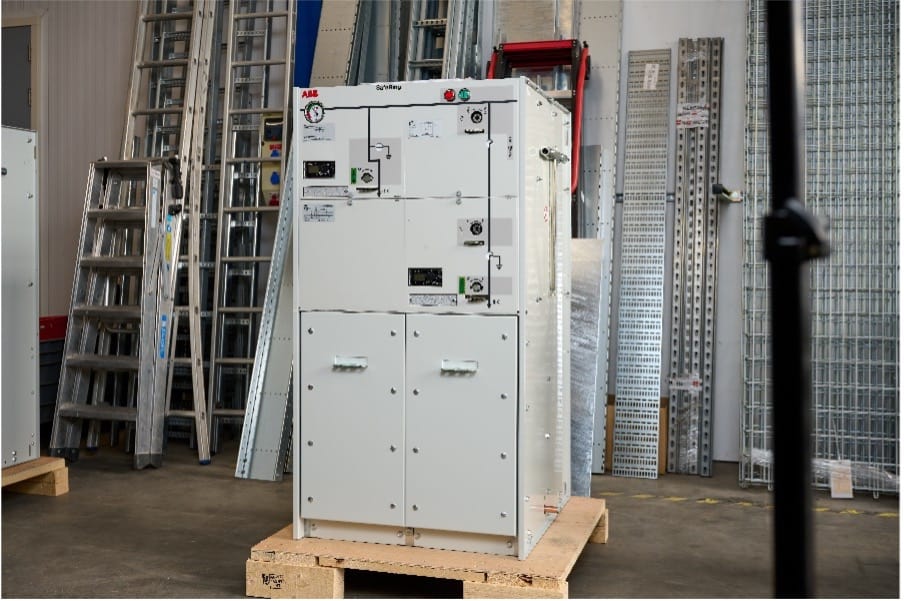

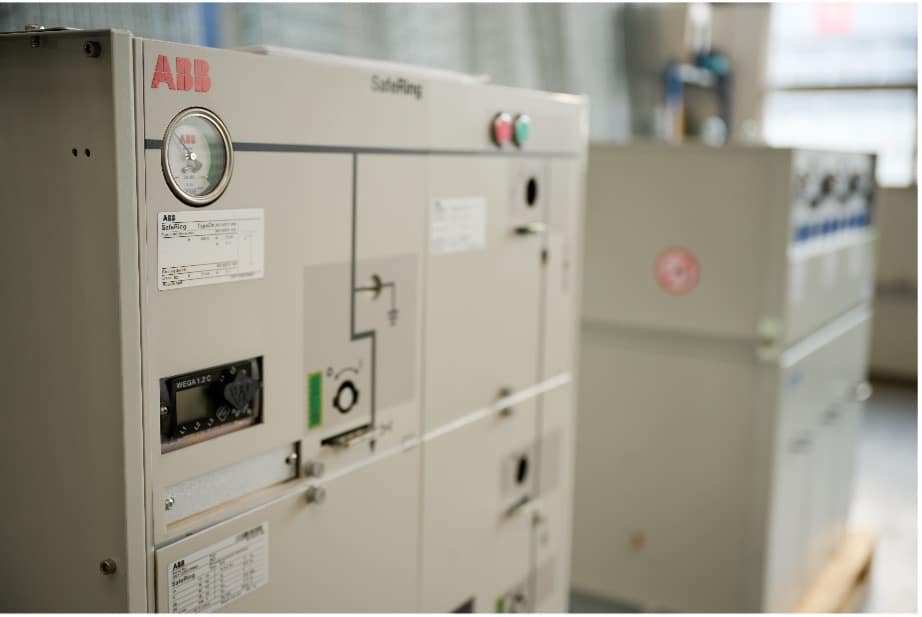

ABB SafeRing DeV 12kV 630A 20kA IAC-AFL (backwards ventilation)

1x Module De + 1x Module V
Afmetingen BxH: 696 mm x 1336 mm
Lr: 630 Ampere
Ik: 21 kA 3s
Ud: 95 kV
Temperatuur klasse: -25 °C – +40 °C binnen
Druk van SF6 gas: 1.4 bar bij 20 °C
