PROJECT DUIVEN
Bij Cirrec in Duiven hebben we in samenwerking met De Kock Elektro een 10kV oplossing gerealiseerd. Hier plaatsen we een compactstation met 2000kVA transformator, geheel ingericht d.m.v. ringaarde, verlichting etc.
Daarbij verzorgden wij: De assemblage, fundatie, transport, plaatsing, aarding en inbedrijfstellen.
Lees hieronder meer over dit project.
Assemblage station

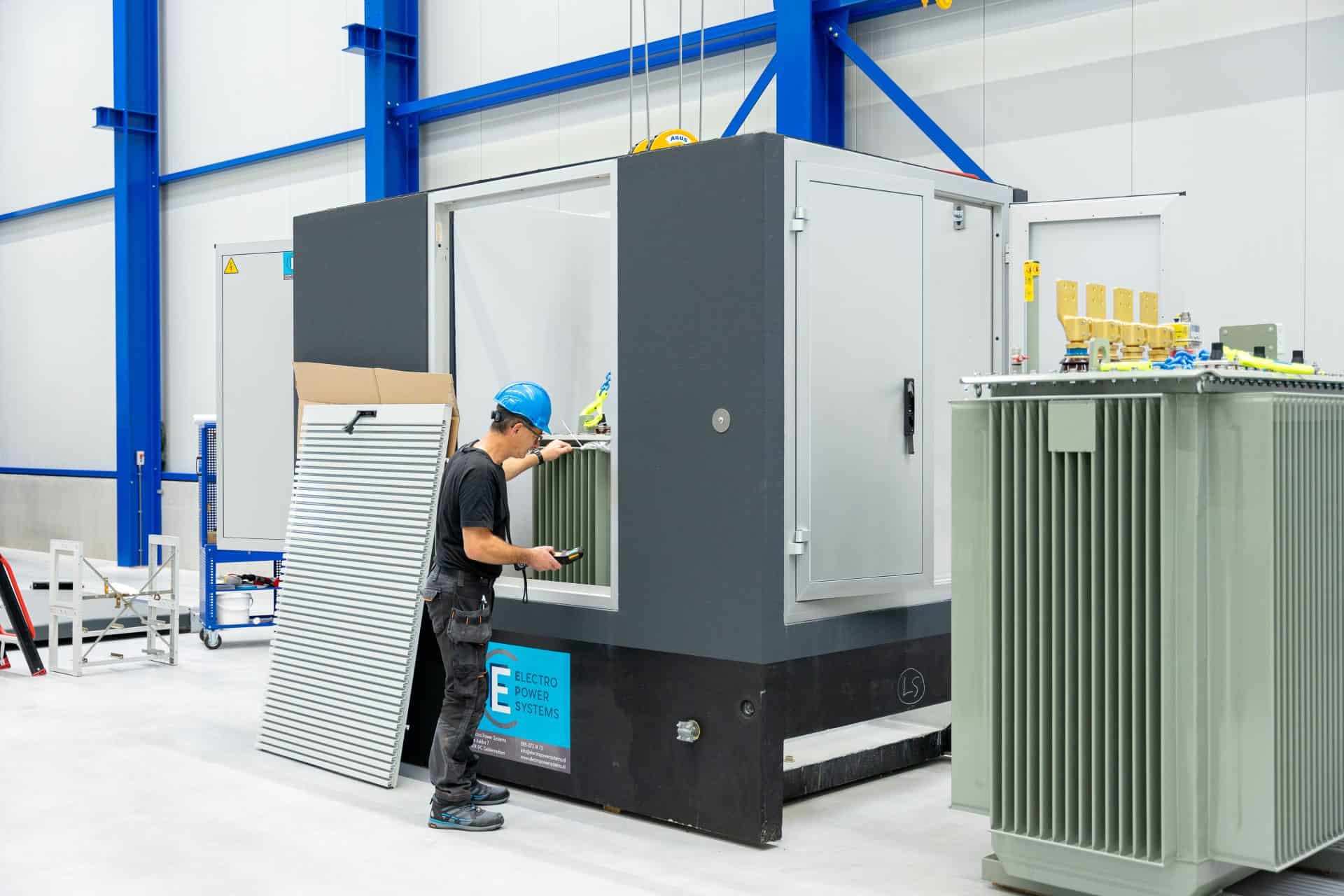

De assemblage van het station begint met het aanbrengen van de ringaarde en de verlichting in de behuizing. Vervolgens plaatsen we de transformator 2000kVA en de laagspanningsverdeler.
De laagspanningsverdeler is uitgerust met een 3200A hoofdautomaat. Op de afgaande velden van de laagspanningsverdeler zijn machines aangesloten, die deel uitmaken van een groot plastic sorteerlijn.
Daarna plaatsen we de 10kV-verdeler die is voorzien van de volgende afgaande velden:

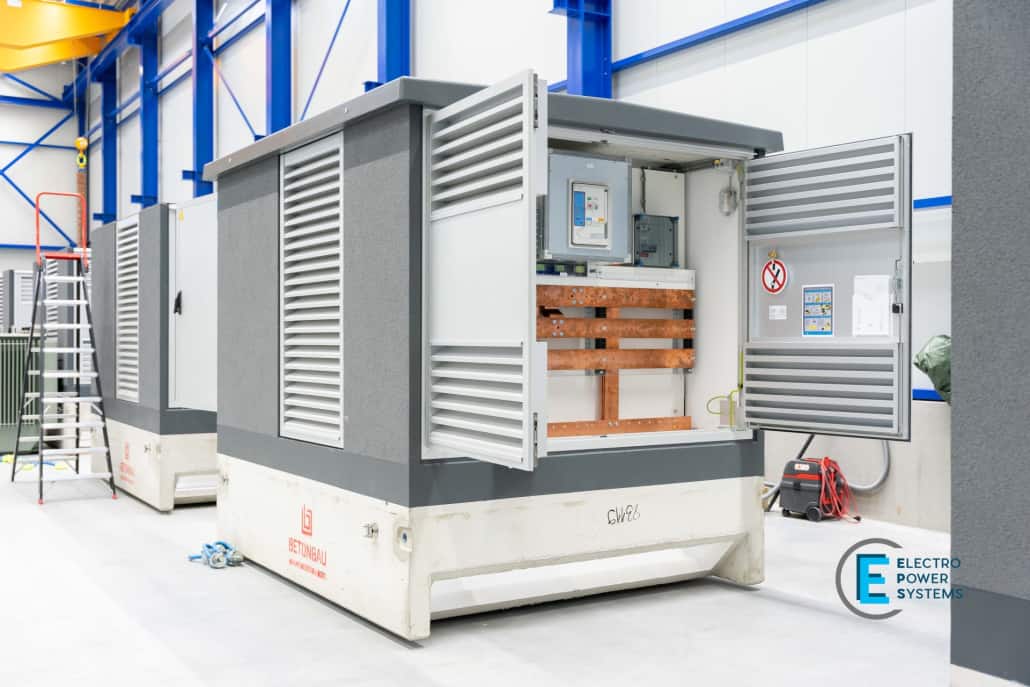

Nadat de assemblage van het station is afgerond, is het transformatorstation klaar om zijn rol in het elektriciteitsnet te vervullen.
Dit transformatorstation is geleverd in onze standaardkleur grijs, een stoere kleur die past in elke omgeving. De kleur reflecteert warmte hierdoor is er een betere temperatuurregeling in het station mogelijk is. Ook is de kleur grijs beter bestand tegen verkleuring door zonlicht en andere weersinvloeden.
Fundatie
De fundering van dit station wordt gevormd door 4 heipalen, wat voldoende is om het gewicht van het station te dragen. De fundatie is een dag voor plaatsing aangebracht.
Transport en plaatsing
Na de assemblage van het station wordt een finale keuring uitgevoerd, waarna met behulp van de bovenloopkraan het station op de vrachtwagen geplaatst. Vervolgens wordt het station naar haar eindlocatie in Duiven vervoerd en op de juiste locatie geplaatst.
Aarding compactstation
Na plaatsing van het compactstation zijn er twee aardpennen geslagen, die wordt aangesloten op de ringaarde van het station.
Inbedrijfstellen
Nadat door De Kock Elektro alle afgaande bekabeling is aangesloten, wordt het station inbedrijfgesteld. Deze inbedrijfstelling is uitgevoerd door onze gecertificeerde monteurs. Cirrecs onmisbare schakel is nu helemaal klaar voor gebruik.
